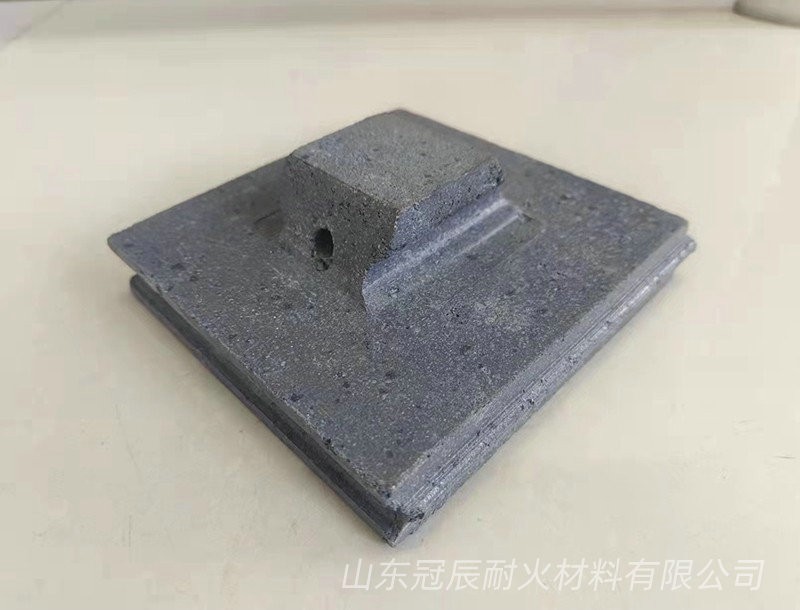

Fe2O3和FeO的包含比重對制品的工藝性能有很大影響。微晶板的耐磨性比錳鋼高7-8倍,比鑄鐵高15-20倍,耐酸堿性能比不銹鋼和橡膠高15-25倍,可大量替代鑄鐵、鑄石、高分子密度板、耐酸磚、花崗巖、大理石等,微晶板應用于造紙、煤炭、鋼鐵、電力、化工、有色冶金等行業(yè)的料倉、漏斗、溜槽、刮板機、表面處理等部位。FeO的含量增加,會降低熔融體的粘度和熔化溫度,同時加快結晶速度,降低結晶溫度。Fe2O3的含量增加,使熔融體的粘度變大,其作用與Al2O3相似。
FeO和Fe2O3,含量同時增加,會促使磁鐵礦形成,這是熔融體結晶過程中早析出的礦物之一,也是以后析出的各種礦物的結晶。(Fe2O3+FeO)的含量增加,可提高熔融體的結晶性能和制品的機械強度。但是,微晶板中(Fe2O3+FeO)的含量過高會析出鐵橄欖石(Fe2SiO4).(Fe2O3+FeO)的含量在9—15%時比較合適。
contact us
聯(lián)系我們
